Standarta darbības procedūra (SOP) membrānas moduļu integritātes pārbaudei
Uzstādīšana

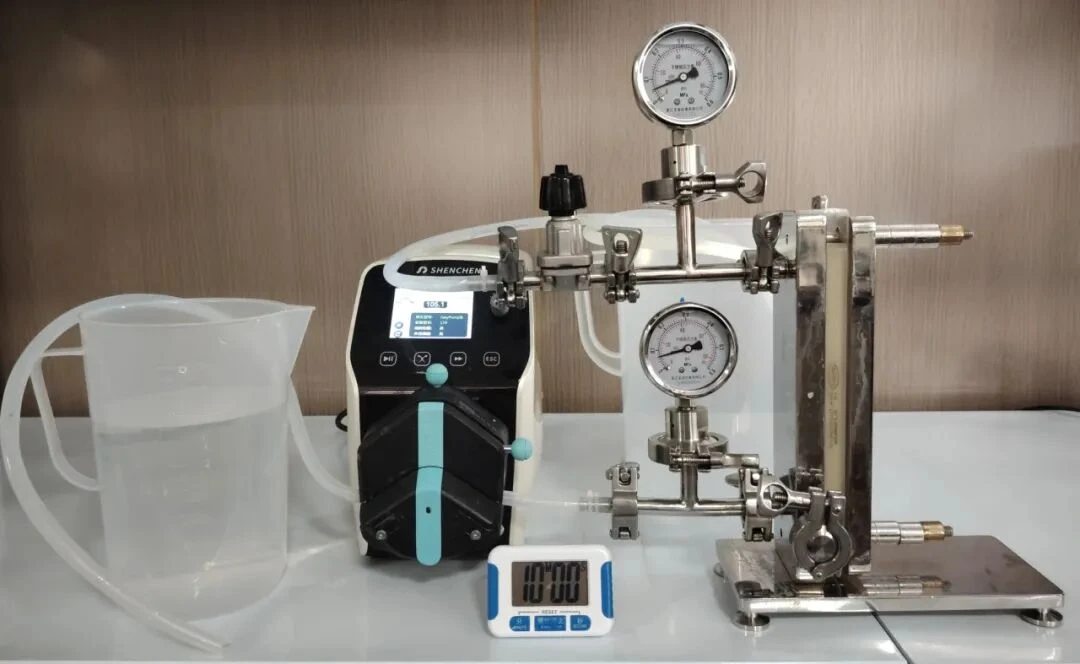

Instalējiet membrānas moduli un pievienojiet cauruļvadus. Ievietojiet barības cauruli attīrītā ūdenī un ielieciet gan retentate cauruli, gan caurlaidību caurulē atkritumu tvertnē.
Tīrīšana
Sāciet peristaltisko sūkni. Kad retentāta caurule ir piepildīta ar šķidrumu, noregulējiet retentāta vārstu, lai nodrošinātu, ka sistēma sasniedz atbilstošu transmembranālo spiedienu (TMP). Izmēra šķidrumu pH gan no retentāta, gan caurlaidības caurulēm, līdz abi kļūst neitrāli.
Mitrinošs
Izslēdziet peristaltisko sūkni. Ievietojiet barības cauruli, retentate cauruli un caurules cauruli attīrītā ūdenī. Restartējiet sūkni un, tiklīdz retentate caurule ir piepildīta ar šķidrumu, noregulējiet retentate vārstu, lai uzturētu atbilstošu TMP. Ļauj mitrināt 15 minūtes. Pēc tam pārtrauciet sūkni un pilnībā atveriet retentate vārstu.
Aizplūšana
Noņemiet barības cauruli no attīrīta ūdens. Ievietojiet retentāta cauruli un caurlaidiet cauruli atkritumu tvertnē. Sāciet sūkni, lai šķidrumu iztukšotu no padeves un retentētu caurules.
Integritātes pārbaude
Pilnīgi aizveriet retentāta vārstu un ievietojiet caurlaidības cauruli ūdenī. Sāciet peristaltisko sūkni un sūkni gaisā, līdz tmp=0.65 stienis. Pārtrauciet sūkni un uzturiet šo stāvokli 10 minūtes.
Gaisa difūzijas plūsmas mērīšana
Pēc 10 minūtēm novērojiet, vai burbuļi parādās caurlaidības caurules kontaktligzdā:
JaNav burbuļutiek novēroti → membrānas integritāte ir pieņemama.
Jatiek novēroti burbuļi→ Izmēriet gaisa difūzijas plūsmu, izmantojot plūsmas mērītāju vai apgrieztu graduētu cilindru, kas piepildīts ar ūdeni. Salīdziniet izmērīto vērtību ar atsauces specifikāciju.
Tā kā pieņemamās difūzijas plūsmas vērtības var atšķirties atkarībā no ražotāja, vienmēr atsaucieties uz produkta rokasgrāmatu, ko attiecīgais ražotājs nodrošina galīgajā pieņemšanas kritērijos.
Ventilācija
Pilnībā atveriet retentate vārstu, lai atbrīvotu gaisu.
Traucējummeklēšanas rokasgrāmata: cēloņi un risinājumi, ja integritātes pārbaude neizdodas
1. Nepilnīga mitrināšana
Pirms testēšanas pārliecinieties, ka membrāna ir pilnībā samitrināta.
Cirkulējiet ūdeni 5–10 minūtes.
Slikta mitrināšana noved pie neprecīziem rezultātiem.
Piezīme: ultrafiltrācijas membrānām ir mazi poru izmēri un augsti burbuļu punkti; Tādējādi priekšroka dodama difūzijas plūsmas pārbaudei.
2. Instalācijas problēmas
A) nodrošināt, ka blīves, modulis un skavas caurumi ir pareizi izlīdzināti; Pievelciet ar griezes momenta uzgriežņu atslēgu.
(B) 0,5, 1,3 un 2,5 m² moduļiem izmantojiet biezākas blīves, lai uzlabotu blīvējumu.
C) regulāri nomainiet blīves; Nēsātās blīves zaudē elastību, izraisot noplūdes un testa kļūmes.
(D) Pārbaudiet trīs - Way Way Way, spiediena mērītājus un skavas gaisa noplūdei.
3. barības, tīrīšanas vai uzglabāšanas līdzekļu atlikumi
Atlikumi var novērst pilnīgu mitrināšanu.
Re - Notīriet moduli, rūpīgi izskalojiet, pagariniet skalošanas laiku un vajadzības gadījumā paaugstiniet ūdens temperatūru.
4. Membrānas moduļa defekti
Ja iepriekš minētie cēloņi tiek izslēgti, pats modulis var būt bojāts:
A) Transportēšanas bojājumi (piliens/trieciens).
(B) Cietās daļiņas (piemēram, dzelzs iesniegumi, svešas cietās vielas) membrānas skrāpēšana.
C) Pārmērīgs spēks uzstādīšanas laikā, sabojājot struktūru.
D) neatbilstoši tīrīšanas vai uzglabāšanas risinājumi.
(E) Smaga aizsērēšana un atlikumi, kas ilgstoši izraisa - termiņa bojājumus.
Risinājums:Ja membrānas modulis neizdodas integritātes pārbaudē, nomainiet to ar jaunu moduli.
